شیلنگ های هیدرولیک فشار قوی

شیلنگ های هیدرولیک فشار قوی

🧩 فهرست مقاله «شیلنگ های هیدرولیک فشار قوی»

1. مقدمه

• تعریف سیستم‌های هیدرولیک
• نقش شیلنگ در انتقال انرژی هیدرولیکی
• اهمیت شیلنگ‌های فشار قوی در صنایع مختلف

2. ساختار و اجزای شیلنگ هیدرولیک فشار قوی

• لایه‌های تشکیل‌دهنده (لایه داخلی، تقویت‌کننده، پوشش خارجی)
• مواد مورد استفاده (لاستیک، ترموپلاستیک، فولاد بافته‌شده)
• تفاوت بین شیلنگ‌های تک‌لایه، دو‌لایه و چند‌لایه

3. اصول عملکرد شیلنگ‌های فشار قوی

• نحوه انتقال سیال تحت فشار
• مقاومت در برابر فشار، دما و خوردگی
• انعطاف‌پذیری و شعاع خم شدن

4. انواع شیلنگ های هیدرولیک فشار قوی

• شیلنگ‌های بافته‌شده (Braided)
• شیلنگ‌های مارپیچی (Spiral)
• شیلنگ‌های ترموپلاستیکی
• شیلنگ‌های خاص برای شرایط ویژه (ضد آتش، ضد سایش، ضد انفجار)

5. استانداردها و کدهای بین‌المللی

• SAE (Society of Automotive Engineers)
• ISO (International Organization for Standardization)
• DIN و EN
• نحوه خواندن کدهای درج‌شده روی شیلنگ

6. کاربردهای صنعتی و عملیاتی

• صنایع نفت و گاز
• ماشین‌آلات سنگین و راه‌سازی
• تجهیزات کشاورزی
• صنایع هوافضا و نظامی
• خطوط تولید و اتوماسیون صنعتی

7. انتخاب شیلنگ مناسب

• معیارهای انتخاب: فشار کاری، نوع سیال، دما، محیط کار
• تفاوت بین شیلنگ‌های OEM و Aftermarket
• نکات مهم در انتخاب اتصالات و کوپلینگ‌ها

8. نصب و نگهداری شیلنگ های فشار قوی

• روش‌های صحیح نصب و جلوگیری از پیچ‌خوردگی
• بررسی دوره‌ای و تست فشار
• علائم فرسودگی و زمان تعویض
• نکات ایمنی در هنگام نصب و استفاده

9. خرابی‌ها و مشکلات رایج

• ترک‌خوردگی، نشتی، انفجار
• دلایل رایج خرابی: فشار بیش از حد، خم شدن زیاد، خوردگی شیمیایی
• روش‌های پیشگیری و تعمیر

10. نوآوری‌ها و فناوری‌های جدید

• شیلنگ‌های هوشمند با سنسور فشار و دما
• مواد جدید با مقاومت بالا و وزن کم
• طراحی‌های مدولار و قابل تعویض

11. مقایسه برندهای مطرح جهانی

• Gates، Parker، Eaton، Manuli، Ryco
• بررسی کیفیت، قیمت، خدمات پس از فروش

12. نتیجه‌گیری

• جمع‌بندی اهمیت شیلنگ های فشار قوی در صنعت
• توصیه‌های نهایی برای انتخاب و نگهداری



ساختار و اجزای تشکیل‌دهنده شیلنگ های هیدرولیک فشار قوی

درک دقیق ساختار و اجزای تشکیل‌دهنده شیلنگ های هیدرولیک فشار قوی برای انتخاب، طراحی و نگهداری صحیح آن‌ها ضروری است. این شیلنگ‌ها برخلاف ظاهر ساده‌شان، دارای لایه‌های پیچیده و مهندسی‌شده‌ای هستند که هرکدام وظیفه خاصی در عملکرد ایمن و پایدار سیستم هیدرولیک ایفا می‌کنند. در این بخش، به بررسی اجزای اصلی، مواد مورد استفاده و تفاوت‌های ساختاری انواع شیلنگ‌های فشار قوی می‌پردازیم.

لایه‌های اصلی در ساختار شیلنگ

هر شیلنگ هیدرولیک فشار قوی معمولاً از سه لایه اصلی تشکیل شده است:

1. لایه داخلی (Inner Tube)

این لایه وظیفه انتقال مستقیم سیال را بر عهده دارد و باید در برابر خوردگی شیمیایی، دمای بالا و اصطکاک داخلی مقاوم باشد. جنس این لایه معمولاً از لاستیک مصنوعی (مانند NBR یا EPDM)، ترموپلاستیک یا تفلون است. انتخاب ماده مناسب برای لایه داخلی به نوع سیال (روغن، آب، گلیکول، سوخت و…) بستگی دارد.

2. لایه تقویت‌کننده (Reinforcement Layer)

این لایه مهم‌ترین بخش در تعیین مقاومت شیلنگ در برابر فشار است. بسته به نوع شیلنگ، این لایه می‌تواند شامل یک یا چند لایه بافته‌شده یا مارپیچی از سیم فولادی، الیاف مصنوعی یا ترکیبی از آن‌ها باشد. شیلنگ‌های بافته‌شده معمولاً برای فشارهای متوسط استفاده می‌شوند، در حالی که شیلنگ‌های مارپیچی برای فشارهای بسیار بالا طراحی شده‌اند.

3. پوشش خارجی (Outer Cover)

این لایه وظیفه محافظت از شیلنگ در برابر عوامل محیطی مانند نور خورشید، رطوبت، سایش، مواد شیمیایی و ضربه‌های مکانیکی را دارد. جنس این پوشش معمولاً از لاستیک مقاوم در برابر سایش یا پلیمرهای خاص است. در برخی موارد، پوشش خارجی دارای ویژگی‌های ضد آتش یا ضد الکتریسیته ساکن نیز هست.

مواد مورد استفاده در ساخت شیلنگ های هیدرولیک فشار قوی

انتخاب مواد مناسب برای هر لایه از شیلنگ، تأثیر مستقیمی بر عملکرد، عمر مفید و ایمنی آن دارد. در ادامه، به بررسی رایج‌ترین مواد مورد استفاده در ساخت این شیلنگ‌ها می‌پردازیم:

• ‌لاستیک مصنوعی (Synthetic Rubber): مانند NBR، EPDM، و SBR که مقاومت خوبی در برابر روغن، حرارت و سایش دارند.
• ترموپلاستیک‌ها: مانند پلی‌اورتان (PU) و پلی‌اتیلن (PE) که سبک‌تر بوده و در برخی کاربردهای خاص ترجیح داده می‌شوند.
• تفلون (PTFE): برای انتقال سیالات خورنده یا در دماهای بسیار بالا استفاده می‌شود.
• سیم فولادی بافته‌شده یا مارپیچی: برای افزایش مقاومت مکانیکی و تحمل فشار بالا.
• الیاف مصنوعی: مانند پلی‌استر یا آرامید که در شیلنگ‌های سبک و انعطاف‌پذیر کاربرد دارند.

تفاوت بین شیلنگ‌های تک‌لایه، دو‌لایه و چند‌لایه

یکی از عوامل مهم در انتخاب شیلنگ های هیدرولیک فشار قوی، تعداد لایه‌های تقویت‌کننده آن‌هاست. این لایه‌ها تعیین‌کننده میزان تحمل فشار، انعطاف‌پذیری و وزن شیلنگ هستند.

• شیلنگ‌های تک‌لایه (Single Wire Braid): دارای یک لایه سیم فولادی بافته‌شده هستند و برای فشارهای متوسط مناسب‌اند.
• شیلنگ‌های دو‌لایه (Double Wire Braid): دارای دو لایه سیم فولادی هستند و در کاربردهای سنگین‌تر استفاده می‌شوند.
• شیلنگ‌های مارپیچی چهار یا شش‌لایه (Four/Six Spiral Wire): برای فشارهای بسیار بالا طراحی شده‌اند و در ماشین‌آلات سنگین و صنایع نفت و گاز کاربرد دارند.

ویژگی‌های فنی و مهندسی

شیلنگ های هیدرولیک فشار قوی باید مجموعه‌ای از ویژگی‌های فنی را دارا باشند تا بتوانند در شرایط سخت عملکرد مناسبی داشته باشند. برخی از این ویژگی‌ها عبارت‌اند از:

• مقاومت در برابر فشار انفجاری (Burst Pressure): معمولاً چند برابر فشار کاری است و باید طبق استانداردهای بین‌المللی تست شود.
• شعاع خم شدن (Bending Radius): هر شیلنگ دارای حداقل شعاع خم مجاز است که نباید از آن کمتر شود.
• مقاومت در برابر دما: بسته به نوع ماده، شیلنگ‌ها می‌توانند در دماهای بین -40 تا +120 درجه سانتی‌گراد یا بیشتر کار کنند.
• مقاومت در برابر سایش و خوردگی: پوشش خارجی باید در برابر عوامل محیطی و مکانیکی مقاوم باشد.

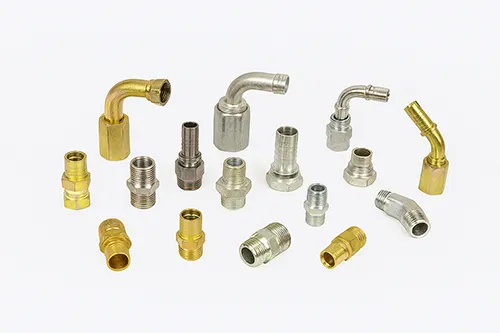

نقش اتصالات در عملکرد شیلنگ

اتصالات (Fittings) بخش مکمل شیلنگ‌ها هستند که وظیفه اتصال شیلنگ به اجزای دیگر سیستم را بر عهده دارند. انتخاب نوع اتصال، جنس آن، و نحوه نصب تأثیر زیادی بر عملکرد و ایمنی شیلنگ دارد. اتصالات معمولاً از فولاد ضدزنگ، برنج یا آلومینیوم ساخته می‌شوند و به‌صورت پرس‌شده، پیچ‌شده یا لحیم‌شده نصب می‌گردند.

در برخی موارد، از اتصالات سریع (Quick Couplings) استفاده می‌شود که امکان تعویض سریع شیلنگ را فراهم می‌کنند. این نوع اتصالات در صنایع هوافضا، پزشکی و تجهیزات قابل‌حمل کاربرد دارند.

اهمیت تست و کنترل کیفیت

برای اطمینان از عملکرد صحیح شیلنگ های هیدرولیک فشار قوی، انجام تست‌های کنترل کیفیت ضروری است. برخی از تست‌های رایج عبارت‌اند از:

• تست فشار کاری و فشار انفجاری
• تست نشت سیال
• تست مقاومت در برابر سایش و خم شدن
• تست مقاومت در برابر دما و مواد شیمیایی

این تست‌ها معمولاً طبق استانداردهای SAE، ISO و DIN انجام می‌شوند و نتایج آن‌ها در برگه مشخصات فنی شیلنگ درج می‌شود.

نتیجه‌گیری این بخش

درک ساختار و اجزای تشکیل‌دهنده شیلنگ های هیدرولیک فشار قوی، پایه‌ای ضروری برای انتخاب، طراحی و نگهداری صحیح آن‌هاست. هر لایه از شیلنگ نقش خاصی در عملکرد ایمن و پایدار سیستم ایفا می‌کند و انتخاب مواد مناسب، تعداد لایه‌ها، نوع اتصال و رعایت استانداردها، همگی در افزایش عمر مفید و کاهش خطرات ایمنی مؤثر هستند.



اصول عملکرد شیلنگ های هیدرولیک فشار قوی

درک اصول عملکرد شیلنگ های هیدرولیک فشار قوی برای مهندسان، تکنسین‌ها و طراحان سیستم‌های هیدرولیک اهمیت حیاتی دارد. این شیلنگ‌ها نه‌تنها باید سیالات را با فشار بالا و به‌صورت ایمن منتقل کنند، بلکه باید در برابر عوامل محیطی، تنش‌های مکانیکی و تغییرات دمایی نیز مقاوم باشند. در این بخش، به بررسی نحوه عملکرد، ویژگی‌های فنی، رفتار تحت فشار و عوامل مؤثر بر کارایی این شیلنگ‌ها می‌پردازیم.

انتقال انرژی از طریق سیال تحت فشار

در سیستم‌های هیدرولیک، انرژی مکانیکی از طریق سیال غیرقابل تراکم (معمولاً روغن هیدرولیک) منتقل می‌شود. این سیال تحت فشار بالا از طریق پمپ به اجزای مختلف سیستم مانند سیلندرها، موتورها و شیرها هدایت می‌شود. شیلنگ های هیدرولیک فشار قوی نقش کانال‌های انعطاف‌پذیر انتقال این انرژی را ایفا می‌کنند.

برخلاف لوله‌های فلزی که ثابت هستند، شیلنگ‌ها امکان حرکت، ارتعاش و خم شدن را فراهم می‌کنند. این ویژگی باعث می‌شود که در ماشین‌آلات متحرک یا در نقاطی که نیاز به انعطاف‌پذیری وجود دارد، استفاده از شیلنگ اجتناب‌ناپذیر باشد.

تحمل فشار کاری و فشار انفجاری

یکی از مهم‌ترین ویژگی‌های عملکردی شیلنگ های هیدرولیک فشار قوی، توانایی تحمل فشار بالا بدون نشتی یا ترک‌خوردگی است. هر شیلنگ دارای دو مقدار فشار تعریف‌شده است:

• فشار کاری (Working Pressure): حداکثر فشاری که شیلنگ می‌تواند به‌طور مداوم و ایمن تحمل کند.
• فشار انفجاری (Burst Pressure): فشاری که در آن شیلنگ دچار پارگی یا انفجار می‌شود. این مقدار معمولاً ۳ تا ۴ برابر فشار کاری است.

برای مثال، یک شیلنگ با فشار کاری ۳۰۰۰ PSI ممکن است فشار انفجاری ۱۲۰۰۰ PSI داشته باشد. این حاشیه ایمنی برای جلوگیری از خطرات ناشی از افزایش ناگهانی فشار طراحی شده است.

رفتار دینامیکی و انعطاف‌پذیری

یکی از مزایای کلیدی شیلنگ های هیدرولیک فشار قوی نسبت به لوله‌های فلزی، انعطاف‌پذیری آن‌هاست. این شیلنگ‌ها می‌توانند در برابر خم شدن، پیچش و ارتعاش مقاومت کنند، بدون اینکه دچار آسیب شوند. با این حال، هر شیلنگ دارای شعاع خم مشخصی است که نباید از آن کمتر شود. خم شدن بیش از حد می‌تواند باعث ترک‌خوردگی داخلی، کاهش عمر مفید و حتی انفجار شیلنگ شود.

انعطاف‌پذیری شیلنگ به عوامل زیر بستگی دارد:

• نوع و تعداد لایه‌های تقویت‌کننده
• جنس لایه داخلی و خارجی
• قطر داخلی شیلنگ
• دمای کاری

مقاومت در برابر دما و شرایط محیطی

شیلنگ های هیدرولیک فشار قوی باید در شرایط دمایی مختلف عملکرد مناسبی داشته باشند. بسته به نوع ماده، این شیلنگ‌ها می‌توانند در بازه دمایی -۴۰ تا +۱۲۵ درجه سانتی‌گراد یا حتی بیشتر کار کنند. در کاربردهای خاص مانند صنایع فولاد یا هوافضا، از شیلنگ‌هایی با مقاومت حرارتی بالا استفاده می‌شود.

علاوه بر دما، عوامل محیطی مانند نور خورشید (اشعه UV)، رطوبت، گرد و غبار، مواد شیمیایی و سایش مکانیکی نیز بر عملکرد شیلنگ تأثیر می‌گذارند. برای مقابله با این عوامل، پوشش خارجی شیلنگ‌ها از موادی مقاوم ساخته می‌شود و در برخی موارد، از روکش‌های محافظ اضافی نیز استفاده می‌شود.

افت فشار در طول مسیر

یکی از نکات فنی مهم در طراحی سیستم‌های هیدرولیک، محاسبه افت فشار در طول مسیر شیلنگ است. هرچه طول شیلنگ بیشتر و قطر آن کمتر باشد، افت فشار بیشتری رخ می‌دهد. این افت فشار می‌تواند باعث کاهش راندمان سیستم و افزایش مصرف انرژی شود.

برای کاهش افت فشار، باید از شیلنگ‌هایی با قطر مناسب و طول بهینه استفاده کرد. همچنین استفاده از اتصالات با طراحی مناسب و جلوگیری از خم‌های تند نیز در کاهش افت فشار مؤثر است.

مقاومت در برابر ضربه و پالس‌های فشار

در بسیاری از سیستم‌های هیدرولیک، فشار سیال به‌صورت یکنواخت نیست و ممکن است به‌صورت پالس یا ضربه‌ای تغییر کند. این پالس‌ها می‌توانند ناشی از باز و بسته شدن ناگهانی شیرها، توقف سریع پمپ یا تغییر بار باشند. شیلنگ های هیدرولیک فشار قوی باید توانایی جذب و تحمل این پالس‌ها را داشته باشند، بدون اینکه دچار آسیب شوند.

برای این منظور، از شیلنگ‌هایی با ساختار مارپیچی یا چندلایه استفاده می‌شود که توانایی جذب انرژی ضربه‌ای را دارند. همچنین استفاده از دمپرهای هیدرولیکی در مسیر جریان می‌تواند به کاهش اثرات پالس کمک کند.

سازگاری با نوع سیال

یکی دیگر از عوامل مهم در عملکرد شیلنگ، سازگاری شیمیایی آن با نوع سیال مورد استفاده است. برخی سیالات مانند روغن‌های معدنی، استرهای فسفاته، گلیکول‌ها یا سوخت‌ها می‌توانند باعث تخریب لایه داخلی شیلنگ شوند. بنابراین، انتخاب شیلنگی با لایه داخلی مناسب برای نوع سیال، از اهمیت بالایی برخوردار است.

در صورت استفاده از سیالات خورنده یا خاص، باید از شیلنگ‌هایی با لایه داخلی از جنس تفلون (PTFE) یا ترموپلاستیک‌های مقاوم استفاده کرد.

نقش فشار منفی (مکش) در عملکرد شیلنگ

در برخی کاربردها، شیلنگ‌ها نه‌تنها تحت فشار مثبت، بلکه تحت فشار منفی یا مکش نیز قرار می‌گیرند. برای مثال، در خطوط برگشت روغن یا مکش پمپ‌ها، ممکن است فشار داخل شیلنگ کمتر از فشار محیط باشد. در این شرایط، شیلنگ باید در برابر جمع‌شدگی یا له‌شدگی مقاومت کند.

برای این منظور، از شیلنگ‌هایی با ساختار تقویت‌شده با سیم مارپیچی استفاده می‌شود که مانع از فروپاشی دیواره داخلی در شرایط مکش می‌شوند.

نتیجه‌گیری این بخش

اصول عملکرد شیلنگ های هیدرولیک فشار قوی بر پایه انتقال ایمن و مؤثر سیال تحت فشار بالا استوار است. این شیلنگ‌ها باید مجموعه‌ای از ویژگی‌های فنی مانند مقاومت در برابر فشار، دما، پالس، سایش و خوردگی را دارا باشند. درک این اصول به مهندسان کمک می‌کند تا شیلنگ مناسب را انتخاب کرده، از خرابی‌های احتمالی جلوگیری کنند و ایمنی سیستم را تضمین نمایند.



انواع مختلف شیلنگ های هیدرولیک فشار قوی

در دنیای مهندسی هیدرولیک، انتخاب نوع مناسب شیلنگ یکی از عوامل کلیدی در تضمین عملکرد ایمن، پایدار و اقتصادی سیستم‌هاست. بسته به نوع کاربرد، فشار کاری، محیط عملیاتی و نوع سیال، انواع مختلفی از شیلنگ های هیدرولیک فشار قوی طراحی و تولید شده‌اند که هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. در این بخش، به بررسی رایج‌ترین انواع این شیلنگ‌ها می‌پردازیم و تفاوت‌های ساختاری و عملکردی آن‌ها را تحلیل می‌کنیم.

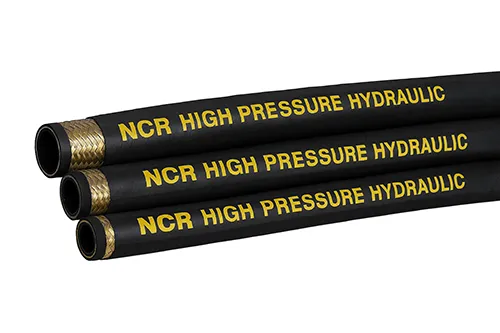

1. شیلنگ‌های بافته‌شده (Braided Hydraulic Hoses)

شیلنگ‌های بافته‌شده یکی از رایج‌ترین انواع شیلنگ های هیدرولیک فشار قوی هستند که در آن‌ها لایه تقویت‌کننده از یک یا چند لایه سیم فولادی بافته‌شده تشکیل شده است. این ساختار باعث افزایش مقاومت در برابر فشار و حفظ انعطاف‌پذیری شیلنگ می‌شود.

ویژگی‌ها:

• مناسب برای فشارهای متوسط تا بالا
• انعطاف‌پذیری بالا و شعاع خم مناسب
• وزن کمتر نسبت به شیلنگ‌های مارپیچی
• کاربرد در ماشین‌آلات سبک، تجهیزات کشاورزی و خطوط تولید

شیلنگ‌های بافته‌شده معمولاً در دو نوع تک‌لایه (1SN) و دو‌لایه (2SN) تولید می‌شوند که نوع دوم برای فشارهای بالاتر مناسب‌تر است.

2. شیلنگ‌های مارپیچی (Spiral Hydraulic Hoses)

این نوع شیلنگ‌ها دارای چندین لایه سیم فولادی مارپیچی هستند که به‌صورت چرخشی دور لایه داخلی پیچیده شده‌اند. این ساختار باعث افزایش مقاومت مکانیکی و تحمل فشارهای بسیار بالا می‌شود.

ویژگی‌ها:

• مناسب برای فشارهای بسیار بالا و پالس‌های شدید
• مقاومت بالا در برابر ضربه و انفجار
• شعاع خم کمتر و انعطاف‌پذیری محدودتر
• کاربرد در ماشین‌آلات سنگین، صنایع معدن، راه‌سازی و نفت و گاز

شیلنگ‌های مارپیچی معمولاً در انواع 4SP، 4SH و R15 تولید می‌شوند که هرکدام برای فشارهای خاصی طراحی شده‌اند.

3. شیلنگ‌های ترموپلاستیکی (Thermoplastic Hydraulic Hoses)

شیلنگ‌های ترموپلاستیکی از مواد پلیمری خاصی ساخته می‌شوند که جایگزین مناسبی برای شیلنگ‌های لاستیکی در برخی کاربردها هستند. این شیلنگ‌ها سبک‌تر، مقاوم‌تر در برابر مواد شیمیایی و دارای خواص الکتریکی خاصی هستند.

ویژگی‌ها:

• وزن سبک و انعطاف‌پذیری بالا
• مقاومت شیمیایی و الکتریکی مناسب
• مناسب برای فشارهای متوسط
• کاربرد در صنایع پزشکی، هوافضا، تجهیزات قابل‌حمل و خطوط کنترل

برخی از شیلنگ‌های ترموپلاستیکی دارای لایه تقویت‌کننده از الیاف مصنوعی یا سیم فولادی هستند که مقاومت آن‌ها را افزایش می‌دهد.

4. شیلنگ‌های تفلونی (PTFE Hydraulic Hoses)

شیلنگ‌های ساخته‌شده از تفلون (پلی‌تترافلوئورواتیلن) برای انتقال سیالات خورنده، دماهای بالا یا در محیط‌های خاص استفاده می‌شوند. این شیلنگ‌ها دارای سطح داخلی بسیار صاف و مقاومت شیمیایی فوق‌العاده‌ای هستند.

ویژگی‌ها:

• مقاومت بالا در برابر مواد شیمیایی خورنده
• تحمل دماهای بالا تا ۲۶۰ درجه سانتی‌گراد
• سطح داخلی صاف برای کاهش افت فشار
• کاربرد در صنایع دارویی، شیمیایی، غذایی و هوافضا

شیلنگ های هیدرولیک فشار قوی از نوع PTFE معمولاً با لایه تقویت‌کننده از فولاد ضدزنگ همراه هستند تا مقاومت مکانیکی آن‌ها افزایش یابد.

5. شیلنگ‌های خاص برای شرایط ویژه

در برخی کاربردهای خاص، نیاز به شیلنگ‌هایی با ویژگی‌های منحصر‌به‌فرد وجود دارد. این شیلنگ‌ها ممکن است دارای پوشش ضد آتش، ضد انفجار، ضد الکتریسیته ساکن یا مقاوم در برابر سایش شدید باشند.

نمونه‌ها:

• شیلنگ‌های ضد آتش با پوشش مقاوم در برابر شعله
• شیلنگ‌های ضد انفجار برای محیط‌های خطرناک مانند پالایشگاه‌ها
• شیلنگ‌های مقاوم در برابر سایش برای استفاده در محیط‌های سنگی یا معدنی
• شیلنگ‌های ضد الکتریسیته ساکن برای انتقال سوخت یا مواد قابل اشتعال

این نوع شیلنگ های هیدرولیک فشار قوی معمولاً با استانداردهای خاصی مانند MSHA، EN 853 یا API طراحی و تست می‌شوند.

مقایسه عملکرد انواع شیلنگ‌ها

این جدول به‌خوبی تفاوت‌های عملکردی انواع شیلنگ های هیدرولیک فشار قوی را نشان می‌دهد و می‌تواند راهنمایی مؤثری برای انتخاب شیلنگ مناسب باشد.

نتیجه‌گیری این بخش

شناخت انواع مختلف شیلنگ های هیدرولیک فشار قوی و ویژگی‌های ساختاری و عملکردی آن‌ها، گام مهمی در طراحی و نگهداری سیستم‌های هیدرولیک ایمن و کارآمد است. هر نوع شیلنگ برای شرایط خاصی طراحی شده و انتخاب صحیح آن می‌تواند عمر مفید سیستم را افزایش داده، خطرات ایمنی را کاهش دهد و هزینه‌های نگهداری را به حداقل برساند.



استانداردها و کدهای بین‌المللی در طراحی و تولید شیلنگ های هیدرولیک فشار قوی

در صنایع حساس و پرریسک مانند نفت و گاز، هوافضا، راه‌سازی و تولید صنعتی، رعایت استانداردهای بین‌المللی در طراحی، تولید و استفاده از تجهیزات هیدرولیکی امری حیاتی است. یکی از مهم‌ترین اجزای این سیستم‌ها، شیلنگ های هیدرولیک فشار قوی هستند که باید تحت آزمون‌ها و ضوابط مشخصی تولید شوند تا ایمنی، دوام و عملکرد مطلوب آن‌ها تضمین گردد. در این بخش، به بررسی مهم‌ترین استانداردها، کدگذاری‌ها و نحوه خواندن مشخصات فنی این شیلنگ‌ها می‌پردازیم.

اهمیت استانداردسازی در صنعت هیدرولیک

استانداردها نقش کلیدی در ایجاد هماهنگی، افزایش ایمنی، کاهش خطاهای طراحی و تسهیل در انتخاب و جایگزینی قطعات دارند. در مورد شیلنگ های هیدرولیک فشار قوی، استانداردها مشخص می‌کنند که هر شیلنگ باید چه ویژگی‌هایی داشته باشد؛ از جمله:

• فشار کاری و فشار انفجاری
• نوع و تعداد لایه‌های تقویت‌کننده
• قطر داخلی و خارجی
• شعاع خم مجاز
• مقاومت در برابر دما، سایش و خوردگی
• نوع اتصالات و نحوه نصب

رعایت این استانداردها باعث می‌شود که شیلنگ‌ها در شرایط مختلف عملکرد قابل پیش‌بینی داشته باشند و خطرات ناشی از خرابی یا انفجار به حداقل برسد.

استاندارد SAE (Society of Automotive Engineers)

یکی از پرکاربردترین استانداردها در زمینه شیلنگ های هیدرولیک فشار قوی، استاندارد SAE است که توسط انجمن مهندسان خودرو آمریکا تدوین شده است. این استانداردها شامل سری‌های مختلفی هستند که هرکدام برای نوع خاصی از شیلنگ طراحی شده‌اند.

نمونه‌هایی از کدهای SAE:

• SAE 100R1: شیلنگ تک‌لایه بافته‌شده برای فشارهای متوسط
• SAE 100R2: شیلنگ دو‌لایه بافته‌شده با تحمل فشار بالاتر
• SAE 100R12: شیلنگ مارپیچی چهارلایه برای فشارهای بسیار بالا
• SAE 100R13 و R15: شیلنگ‌های فوق‌فشار برای کاربردهای سنگین

هر کد SAE شامل اطلاعاتی درباره ساختار شیلنگ، فشار کاری، شعاع خم، نوع سیال قابل استفاده و دمای کاری است. این اطلاعات در برگه مشخصات فنی و روی بدنه شیلنگ درج می‌شود.

استاندارد ISO (International Organization for Standardization)

استانداردهای ISO به‌صورت جهانی پذیرفته شده‌اند و در بسیاری از کشورها به‌عنوان مرجع طراحی و تولید تجهیزات صنعتی استفاده می‌شوند. در زمینه شیلنگ های هیدرولیک فشار قوی، استاندارد ISO 1436 یکی از مهم‌ترین موارد است که به شیلنگ‌های بافته‌شده و مارپیچی اختصاص دارد.

ویژگی‌های استاندارد ISO:

• تعیین فشار کاری و انفجاری بر اساس قطر داخلی
• مشخصات آزمون‌های کیفیت شامل تست فشار، نشت، خم شدن و سایش
• الزامات مربوط به اتصالات و نحوه نصب
• کدگذاری بر اساس نوع ساختار و کاربرد

استاندارد ISO باعث می‌شود که شیلنگ‌های تولیدشده در کشورهای مختلف قابلیت جایگزینی و تطابق با یکدیگر را داشته باشند.

استاندارد DIN و EN (استانداردهای اروپایی)

در اروپا، استانداردهای DIN (آلمان) و EN (اتحادیه اروپا) برای طراحی و تولید شیلنگ های هیدرولیک فشار قوی استفاده می‌شوند. این استانداردها معمولاً با استانداردهای ISO هم‌راستا هستند اما در برخی جزئیات تفاوت‌هایی دارند.

نمونه‌هایی از کدهای DIN:

• DIN EN 853: شیلنگ‌های بافته‌شده تک‌لایه و دو‌لایه
• DIN EN 856: شیلنگ‌های مارپیچی چهارلایه و شش‌لایه
• DIN EN 857: شیلنگ‌های بافته‌شده با قطر کوچک

استانداردهای DIN و EN معمولاً در صنایع اروپایی، ماشین‌آلات ساخت آلمان، و تجهیزات صنعتی پیشرفته استفاده می‌شوند.

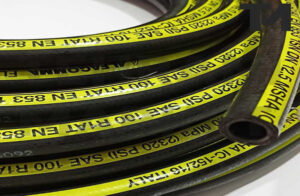

نحوه خواندن کدهای درج‌شده روی شیلنگ

روی بدنه اکثر شیلنگ های هیدرولیک فشار قوی، اطلاعاتی به‌صورت چاپ یا حک درج می‌شود که شامل موارد زیر است:

• نام برند یا تولیدکننده
• کد استاندارد (مثلاً SAE 100R2 یا DIN EN 853 2SN)
• قطر داخلی (مثلاً ½” یا 12.7mm)
• فشار کاری (مثلاً 275 bar یا 4000 PSI)
• تاریخ تولید یا شماره سریال
• نوع سیال قابل استفاده (در برخی موارد)

خواندن صحیح این اطلاعات به تکنسین‌ها کمک می‌کند تا شیلنگ مناسب را انتخاب کرده یا در صورت نیاز، آن را با نمونه مشابه جایگزین کنند.

آزمون‌های کیفیت و تأییدیه‌ها

برای اطمینان از تطابق شیلنگ با استانداردهای بین‌المللی، تولیدکنندگان معتبر مجموعه‌ای از آزمون‌های کنترل کیفیت را انجام می‌دهند. این آزمون‌ها شامل موارد زیر هستند:

• تست فشار کاری و فشار انفجاری
• تست نشت سیال تحت فشار
• تست خم شدن و انعطاف‌پذیری
• تست مقاومت در برابر سایش و خوردگی
• تست دمای کاری و شوک حرارتی

نتایج این آزمون‌ها در قالب گواهی‌نامه‌های فنی ارائه می‌شوند و در برخی موارد، شیلنگ‌ها دارای تأییدیه‌های خاصی مانند MSHA (برای مقاومت در برابر آتش) یا API (برای صنایع نفت و گاز) هستند.

مزایای استفاده از شیلنگ‌های استاندارد

استفاده از شیلنگ های هیدرولیک فشار قوی که مطابق با استانداردهای بین‌المللی تولید شده‌اند، مزایای متعددی دارد:

• افزایش ایمنی و کاهش خطرات انفجار یا نشتی
• تسهیل در انتخاب، نصب و جایگزینی قطعات
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش عمر مفید سیستم‌های هیدرولیک
• تطابق با الزامات قانونی و صنعتی

در مقابل، استفاده از شیلنگ‌های غیر استاندارد یا بی‌نام و نشان می‌تواند منجر به خرابی‌های زودهنگام، خطرات ایمنی و هزینه‌های سنگین شود.

نتیجه‌گیری این بخش

استانداردهای بین‌المللی نقش حیاتی در طراحی، تولید و استفاده ایمن از شیلنگ های هیدرولیک فشار قوی دارند. شناخت کدهای SAE، ISO، DIN و EN و نحوه خواندن مشخصات فنی شیلنگ‌ها، به مهندسان و تکنسین‌ها کمک می‌کند تا انتخابی دقیق، مطمئن و مطابق با نیازهای عملیاتی داشته باشند. رعایت این استانداردها نه‌تنها ایمنی را افزایش می‌دهد، بلکه بهره‌وری و دوام سیستم‌های هیدرولیک را نیز تضمین می‌کند.



معیارهای انتخاب صحیح شیلنگ های هیدرولیک فشار قوی

انتخاب شیلنگ مناسب در سیستم‌های هیدرولیک، نه‌تنها بر عملکرد فنی تأثیر مستقیم دارد، بلکه نقش مهمی در ایمنی، دوام و هزینه‌های نگهداری ایفا می‌کند. با توجه به تنوع بالای شیلنگ های هیدرولیک فشار قوی از نظر ساختار، جنس، فشار کاری و کاربرد، لازم است مهندسان و تکنسین‌ها با معیارهای انتخاب صحیح این تجهیزات آشنا باشند. در این بخش، به بررسی مهم‌ترین عوامل مؤثر در انتخاب شیلنگ مناسب می‌پردازیم.

1. فشار کاری و فشار انفجاری

اولین و مهم‌ترین معیار در انتخاب شیلنگ های هیدرولیک فشار قوی، میزان فشار کاری سیستم است. فشار کاری باید با مشخصات شیلنگ کاملاً تطابق داشته باشد و حاشیه ایمنی مناسبی نیز در نظر گرفته شود.

• فشار کاری: فشاری که شیلنگ باید به‌طور مداوم تحمل کند.
• فشار انفجاری: فشاری که در آن شیلنگ دچار پارگی یا انفجار می‌شود (معمولاً ۳ تا ۴ برابر فشار کاری).

برای مثال، اگر سیستم شما با فشار ۲۵۰ بار کار می‌کند، بهتر است شیلنگی با فشار کاری حداقل ۳۰۰ بار و فشار انفجاری بالای ۹۰۰ بار انتخاب شود.

2. نوع سیال و سازگاری شیمیایی

نوع سیالی که در سیستم جریان دارد، تأثیر زیادی بر انتخاب جنس لایه داخلی شیلنگ دارد. برخی سیالات مانند روغن‌های معدنی، استرهای فسفاته، گلیکول‌ها، سوخت‌ها یا مواد شیمیایی خورنده می‌توانند باعث تخریب شیلنگ شوند.

در انتخاب شیلنگ های هیدرولیک فشار قوی باید به موارد زیر توجه شود:

• مقاومت شیمیایی لایه داخلی در برابر نوع سیال
• عدم واکنش شیمیایی بین سیال و مواد شیلنگ

• در صورت نیاز، استفاده از شیلنگ‌های تفلونی یا ترموپلاستیکی با مقاومت بالا

3. دمای کاری و شرایط محیطی

شیلنگ‌ها باید در بازه دمایی مشخصی عملکرد مطلوبی داشته باشند. دمای بالا می‌تواند باعث نرم شدن یا ترک‌خوردگی لایه داخلی شود و دمای پایین ممکن است انعطاف‌پذیری شیلنگ را کاهش دهد.

عوامل محیطی مؤثر:

• دمای کاری سیال و محیط اطراف
• تابش مستقیم نور خورشید (اشعه UV)
• رطوبت، گرد و غبار، مواد شیمیایی محیطی
• سایش مکانیکی و ضربه

در محیط‌های سخت، استفاده از شیلنگ‌هایی با پوشش خارجی مقاوم در برابر UV، سایش و خوردگی توصیه می‌شود.

4. شعاع خم و انعطاف‌پذیری

انعطاف‌پذیری شیلنگ و شعاع خم مجاز آن، در نصب و عملکرد سیستم بسیار مهم است. خم شدن بیش از حد شیلنگ می‌تواند باعث ترک‌خوردگی داخلی، کاهش عمر مفید و حتی انفجار شود.

نکات مهم:

• بررسی شعاع خم مجاز در مشخصات فنی شیلنگ
• انتخاب شیلنگ با ساختار بافته‌شده برای انعطاف‌پذیری بیشتر
• اجتناب از نصب شیلنگ در مسیرهای پیچیده یا با زاویه‌های تند

در کاربردهایی که نیاز به حرکت مداوم یا ارتعاش وجود دارد، شیلنگ‌های با شعاع خم کوچک و ساختار سبک‌تر ترجیح داده می‌شوند.

5. نوع اتصال و کوپلینگ

اتصالات (Fittings) نقش مکمل در عملکرد شیلنگ های هیدرولیک فشار قوی دارند. انتخاب نوع اتصال، جنس آن، و نحوه نصب تأثیر زیادی بر ایمنی و دوام شیلنگ دارد.

انواع اتصالات:

• پرس‌شده (Crimped): رایج‌ترین نوع اتصال با استحکام بالا
• پیچ‌شده (Threaded): برای کاربردهای قابل‌تعویض
• اتصال سریع (Quick Coupling): برای تعویض سریع در تجهیزات قابل‌حمل

جنس اتصالات معمولاً از فولاد ضدزنگ، برنج یا آلومینیوم است و باید با نوع سیال و فشار کاری سازگار باشد.

6. طول شیلنگ و قطر داخلی

طول و قطر شیلنگ تأثیر مستقیمی بر افت فشار، سرعت جریان و راندمان سیستم دارد. انتخاب طول مناسب باعث کاهش افت فشار و افزایش بهره‌وری می‌شود.

نکات مهم:

• اجتناب از استفاده از شیلنگ‌های بسیار بلند یا کوتاه
• انتخاب قطر داخلی مناسب بر اساس دبی سیال

• در صورت نیاز، استفاده از شیلنگ‌های با قطر بزرگ‌تر برای کاهش افت فشار

7. استانداردها و گواهی‌نامه‌ها

استفاده از شیلنگ‌هایی که مطابق با استانداردهای بین‌المللی تولید شده‌اند، تضمین‌کننده کیفیت، ایمنی و قابلیت جایگزینی آن‌هاست. در انتخاب شیلنگ باید به کدهای استاندارد درج‌شده روی بدنه توجه شود.

استانداردهای رایج:

• SAE (مانند SAE 100R2، R12، R15)
• ISO (مانند ISO 1436)
• DIN و EN (مانند DIN EN 853، 856)

• تأییدیه‌های خاص مانند MSHA، API، CE

8. برند و کیفیت ساخت

کیفیت ساخت شیلنگ و اعتبار برند تولیدکننده، تأثیر زیادی بر عملکرد و عمر مفید آن دارد. برندهای معتبر معمولاً دارای کنترل کیفیت دقیق، گارانتی و خدمات پس از فروش هستند.

برندهای مطرح در زمینه شیلنگ های هیدرولیک فشار قوی:

• Gates
• Parker Hannifin
• Eaton
• Manuli
• Ryco
• Ncr
• Strong
• Sel
• Superlas
• Deniz

در انتخاب برند، باید به سابقه تولید، تطابق با استانداردها، و تجربه کاربران توجه شود.

9. هزینه و صرفه‌جویی اقتصادی

اگرچه انتخاب شیلنگ ارزان ممکن است در ابتدا مقرون‌به‌صرفه به نظر برسد، اما خرابی زودهنگام، نشتی، یا انفجار می‌تواند هزینه‌های سنگینی به همراه داشته باشد. بنابراین، انتخاب شیلنگ با کیفیت بالا و عمر مفید بیشتر، در بلندمدت مقرون‌به‌صرفه‌تر است.

نکات اقتصادی:

• مقایسه قیمت بر اساس طول عمر و کیفیت
• بررسی هزینه‌های نصب، تعویض و نگهداری
• انتخاب شیلنگ با گارانتی معتبر

نتیجه‌گیری این بخش

انتخاب صحیح شیلنگ های هیدرولیک فشار قوی نیازمند بررسی دقیق مجموعه‌ای از عوامل فنی، محیطی و اقتصادی است. فشار کاری، نوع سیال، دما، شعاع خم، نوع اتصال، استانداردها و کیفیت ساخت همگی در عملکرد ایمن و پایدار سیستم تأثیرگذارند. با رعایت این معیارها، می‌توان از خرابی‌های ناگهانی جلوگیری کرد، ایمنی را افزایش داد و هزینه‌های نگهداری را کاهش داد.



نصب و نگهداری صحیح شیلنگ های هیدرولیک فشار قوی

نصب اصولی و نگهداری منظم از جمله عوامل کلیدی در افزایش عمر مفید و عملکرد ایمن شیلنگ های هیدرولیک فشار قوی هستند. حتی بهترین شیلنگ‌ها اگر به‌درستی نصب نشوند یا در شرایط نامناسب نگهداری شوند، ممکن است دچار خرابی زودهنگام، نشتی یا حتی انفجار شوند. در این بخش، به بررسی روش‌های استاندارد نصب، نکات نگهداری، علائم فرسودگی و اقدامات ایمنی مرتبط با این شیلنگ‌ها می‌پردازیم.

1. اصول نصب صحیح شیلنگ

نصب درست شیلنگ های هیدرولیک فشار قوی نیازمند رعایت مجموعه‌ای از اصول مکانیکی و ایمنی است. این اصول شامل موارد زیر هستند:

• انتخاب مسیر مناسب برای عبور شیلنگ، بدون خم‌های تند یا تماس با لبه‌های تیز
• رعایت شعاع خم مجاز طبق مشخصات فنی شیلنگ
• استفاده از بست‌ها و گیره‌های مناسب برای جلوگیری از لرزش و حرکت اضافی
• اجتناب از کشش بیش از حد یا پیچش شیلنگ در هنگام نصب
• نصب اتصالات با گشتاور مناسب و بررسی نشتی پس از اتصال

در صورت نصب نادرست، شیلنگ ممکن است دچار ترک‌خوردگی داخلی، نشتی در محل اتصال یا پارگی در نقاط خم شود.

2. بررسی دوره‌ای و تست فشار

برای اطمینان از سلامت شیلنگ های هیدرولیک فشار قوی، باید به‌صورت دوره‌ای تست‌های فنی انجام شود. این تست‌ها شامل موارد زیر هستند:

• تست فشار کاری: بررسی عملکرد شیلنگ تحت فشار معمول سیستم
• تست فشار انفجاری: بررسی مقاومت شیلنگ در برابر فشارهای ناگهانی (در شرایط آزمایشگاهی)
• تست نشت: بررسی وجود نشتی در اتصالات یا بدنه شیلنگ
• تست خم شدن: بررسی انعطاف‌پذیری و سلامت ساختار داخلی

این تست‌ها معمولاً در بازه‌های زمانی مشخص (مثلاً هر ۶ ماه یا سالانه) انجام می‌شوند و نتایج آن‌ها در پرونده نگهداری تجهیزات ثبت می‌گردد.

3. علائم فرسودگی و زمان تعویض

شناسایی علائم فرسودگی در شیلنگ های هیدرولیک فشار قوی نقش مهمی در پیشگیری از خرابی‌های ناگهانی دارد. برخی از علائم رایج عبارت‌اند از:

• ترک‌خوردگی یا بادکردگی در سطح خارجی شیلنگ
• نشتی روغن یا سیال در محل اتصال یا بدنه
• تغییر رنگ یا سختی در پوشش خارجی
• صدای غیرعادی در هنگام عبور سیال
• کاهش انعطاف‌پذیری یا خم شدن غیرطبیعی

در صورت مشاهده هر یک از این علائم، باید شیلنگ به‌سرعت تعویض شود تا از خطرات احتمالی جلوگیری گردد.

4. شرایط نگهداری مناسب

نگهداری صحیح از شیلنگ‌ها در انبار یا محل نصب، تأثیر زیادی بر عمر مفید آن‌ها دارد. نکات مهم در نگهداری عبارت‌اند از:

• نگهداری در محیط خشک، خنک و دور از نور مستقیم خورشید
• اجتناب از تماس با مواد شیمیایی خورنده یا روغن‌های نشتی
• جلوگیری از قرار گرفتن شیلنگ در معرض فشار مکانیکی یا وزن زیاد

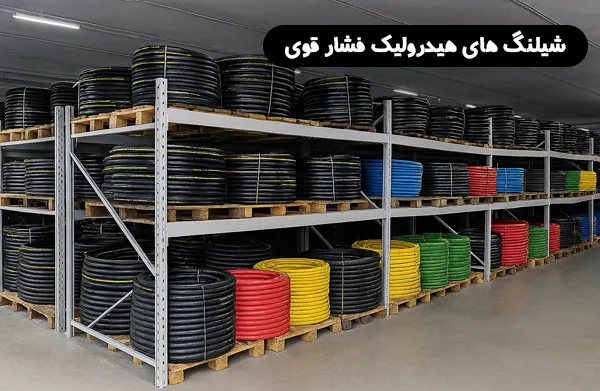

• استفاده از قفسه‌های مخصوص برای نگهداری شیلنگ‌های ذخیره‌شده
• بررسی دوره‌ای وضعیت شیلنگ‌های نصب‌شده و ذخیره‌شده

در صورت نگهداری نامناسب، حتی شیلنگ‌های نو نیز ممکن است دچار ترک‌خوردگی یا کاهش عملکرد شوند.

5. نکات ایمنی در هنگام نصب و استفاده

ایمنی در نصب و استفاده از شیلنگ های هیدرولیک فشار قوی بسیار مهم است، زیرا خرابی یا انفجار شیلنگ می‌تواند منجر به آسیب‌های جدی شود. برخی نکات ایمنی عبارت‌اند از:

• استفاده از تجهیزات حفاظتی مانند دستکش، عینک ایمنی و لباس مقاوم
• تخلیه فشار سیستم قبل از تعویض یا نصب شیلنگ
• عدم استفاده از شیلنگ‌های آسیب‌دیده یا فرسوده
• آموزش تکنسین‌ها در زمینه نصب و نگهداری صحیح
• استفاده از شیلنگ‌های دارای استاندارد و گواهی‌نامه معتبر

در محیط‌های صنعتی، رعایت این نکات می‌تواند از بروز حوادث ناگوار جلوگیری کند و ایمنی کارکنان را تضمین نماید.

6. مستندسازی و مدیریت دوره‌ای

مدیریت دوره‌ای و مستندسازی وضعیت شیلنگ های هیدرولیک فشار قوی در سیستم‌های بزرگ و پیچیده اهمیت زیادی دارد. این فرآیند شامل موارد زیر است:

• ثبت تاریخ نصب، نوع شیلنگ، فشار کاری و محل استفاده
• ثبت نتایج تست‌های دوره‌ای و اقدامات تعمیراتی
• برنامه‌ریزی برای تعویض پیشگیرانه بر اساس عمر مفید
• استفاده از نرم‌افزارهای مدیریت نگهداری (CMMS) برای پیگیری وضعیت شیلنگ‌ها

این مستندسازی به مدیران فنی کمک می‌کند تا تصمیمات بهینه‌تری در زمینه نگهداری و تعویض اتخاذ کنند.

7. استفاده از محافظ‌ها و روکش‌های کمکی

در برخی شرایط، استفاده از روکش‌های محافظ برای افزایش دوام و ایمنی شیلنگ‌ها توصیه می‌شود. این روکش‌ها می‌توانند از جنس پلاستیک، فلز یا پارچه‌های مقاوم باشند و وظیفه محافظت در برابر عوامل محیطی را بر عهده دارند.

نمونه‌های کاربردی:

• روکش ضد آتش برای محیط‌های داغ یا قابل اشتعال
• محافظ فلزی برای جلوگیری از سایش مکانیکی
• روکش ضد UV برای محیط‌های باز و آفتابی
• محافظ فنری برای جلوگیری از خم شدن بیش از حد

استفاده از این محافظ‌ها می‌تواند عمر مفید شیلنگ های هیدرولیک فشار قوی را تا چند برابر افزایش دهد.

نتیجه‌گیری این بخش

نصب و نگهداری صحیح شیلنگ های هیدرولیک فشار قوی نقش حیاتی در عملکرد ایمن و پایدار سیستم‌های هیدرولیک دارد. رعایت اصول نصب، انجام تست‌های دوره‌ای، شناسایی علائم فرسودگی، نگهداری مناسب و مستندسازی دقیق، همگی در افزایش عمر مفید شیلنگ و کاهش خطرات ایمنی مؤثر هستند. با اجرای این اقدامات، می‌توان از خرابی‌های ناگهانی جلوگیری کرد و بهره‌وری سیستم را به حداکثر رساند.



خرابی‌ها و مشکلات رایج در شیلنگ های هیدرولیک فشار قوی

با وجود طراحی مهندسی‌شده و استفاده از مواد مقاوم، شیلنگ های هیدرولیک فشار قوی نیز مانند هر قطعه صنعتی دیگر ممکن است دچار خرابی شوند. این خرابی‌ها می‌توانند ناشی از عوامل مکانیکی، شیمیایی، محیطی یا خطاهای انسانی باشند و در صورت عدم شناسایی به‌موقع، منجر به توقف سیستم، آسیب به تجهیزات و حتی خطرات ایمنی جدی شوند. در این بخش، به بررسی انواع خرابی‌های رایج، دلایل آن‌ها و راهکارهای پیشگیری و تعمیر می‌پردازیم.

1. ترک‌خوردگی و شکستگی سطحی

یکی از رایج‌ترین مشکلات در شیلنگ های هیدرولیک فشار قوی، ترک‌خوردگی در سطح خارجی یا داخلی شیلنگ است. این ترک‌ها معمولاً به‌صورت خطوط ریز یا شکاف‌های عمیق ظاهر می‌شوند و در صورت پیشرفت، می‌توانند منجر به نشتی یا انفجار شوند.

دلایل احتمالی:

• خم شدن بیش از حد یا خارج از شعاع مجاز
• قرار گرفتن در معرض نور مستقیم خورشید (اشعه UV)
• تماس با مواد شیمیایی خورنده
• فرسودگی ناشی از عمر زیاد یا استفاده مداوم

راهکار پیشگیری:

• استفاده از شیلنگ‌های با پوشش مقاوم در برابر UV و مواد شیمیایی
• رعایت شعاع خم مجاز در نصب

• تعویض دوره‌ای شیلنگ‌ها بر اساس عمر مفید

2. نشتی سیال در محل اتصال یا بدنه

نشتی یکی از خطرناک‌ترین خرابی‌ها در شیلنگ های هیدرولیک فشار قوی است، زیرا می‌تواند باعث کاهش فشار سیستم، آلودگی محیط، و خطر آتش‌سوزی شود.

دلایل احتمالی:

• نصب نادرست اتصالات یا استفاده از اتصالات نامناسب
• فرسودگی واشرها یا اورینگ‌ها
• ترک‌خوردگی در محل اتصال یا بدنه شیلنگ
• فشار بیش از حد یا پالس‌های ناگهانی

راهکار پیشگیری:

• استفاده از اتصالات استاندارد و نصب با گشتاور مناسب
• بررسی دوره‌ای محل اتصال و تعویض واشرها

• تست نشت در بازه‌های زمانی مشخص

3. بادکردگی یا تورم غیرطبیعی

در برخی موارد، شیلنگ دچار بادکردگی یا تورم در نقاط خاصی می‌شود که نشان‌دهنده ضعف ساختاری یا آسیب داخلی است. این حالت معمولاً قبل از انفجار رخ می‌دهد و باید فوراً شیلنگ تعویض شود.

دلایل احتمالی:

• آسیب به لایه تقویت‌کننده (سیم فولادی یا الیاف)
• فشار بیش از حد یا شوک ناگهانی
• نقص در تولید یا مواد اولیه

راهکار پیشگیری:

• استفاده از شیلنگ‌های با کیفیت و برند معتبر
• رعایت فشار کاری مجاز و اجتناب از شوک‌های فشار

• انجام تست فشار انفجاری در شرایط آزمایشگاهی

4. سایش مکانیکی و آسیب خارجی

در محیط‌های صنعتی، شیلنگ‌ها ممکن است در تماس با سطوح زبر، لبه‌های فلزی یا اجسام متحرک قرار گیرند که باعث سایش یا بریدگی سطح خارجی می‌شود.

دلایل احتمالی:

• نصب در مسیرهای پرخطر بدون محافظ
• عدم استفاده از روکش‌های محافظ
• لرزش یا حرکت مداوم شیلنگ در محل نصب

راهکار پیشگیری:

• استفاده از محافظ‌های فلزی یا پلاستیکی در نقاط تماس
• نصب شیلنگ در مسیرهای امن و دور از اجسام متحرک

• استفاده از بست‌های مناسب برای تثبیت شیلنگ

5. له‌شدگی یا جمع‌شدگی در شرایط مکش

در برخی سیستم‌ها، شیلنگ‌ها تحت فشار منفی یا مکش قرار می‌گیرند. اگر ساختار شیلنگ مناسب این شرایط نباشد، ممکن است دیواره داخلی جمع شود یا شیلنگ له شود.

دلایل احتمالی:

• استفاده از شیلنگ‌های بدون تقویت مارپیچی در مسیر مکش
• فشار منفی بیش از حد
• نصب نادرست یا خم شدن شدید

راهکار پیشگیری:

• استفاده از شیلنگ‌های مخصوص مکش با تقویت مارپیچی
• بررسی فشار منفی سیستم و تطابق با مشخصات شیلنگ

• نصب با رعایت شعاع خم مناسب

6. انفجار یا پارگی ناگهانی

انفجار شیلنگ یکی از شدیدترین خرابی‌ها در شیلنگ های هیدرولیک فشار قوی است که می‌تواند منجر به آسیب‌های جانی و مالی شود. این حالت معمولاً در اثر فشار بیش از حد یا ضعف ساختاری رخ می‌دهد.

دلایل احتمالی:

• استفاده از شیلنگ نامناسب برای فشار کاری سیستم
• فرسودگی شدید یا ترک‌خوردگی داخلی
• شوک‌های فشار یا پالس‌های ناگهانی
• نصب نادرست یا استفاده از اتصالات ضعیف

راهکار پیشگیری:

• انتخاب شیلنگ با فشار انفجاری مناسب
• انجام تست‌های دوره‌ای و تعویض پیشگیرانه

• استفاده از دمپرهای فشار برای کاهش پالس‌ها

7. مشکلات ناشی از خطای انسانی

بخش قابل توجهی از خرابی‌های شیلنگ های هیدرولیک فشار قوی ناشی از خطاهای انسانی در نصب، انتخاب یا نگهداری است.

نمونه‌ها:

• انتخاب شیلنگ با قطر یا فشار نامناسب
• نصب بدون رعایت شعاع خم یا گشتاور اتصال
• عدم انجام تست‌های دوره‌ای
• استفاده از شیلنگ‌های بی‌نام و غیر استاندارد

راهکار پیشگیری:

• آموزش تکنسین‌ها و استفاده از دستورالعمل‌های نصب
• استفاده از چک‌لیست‌های انتخاب و نگهداری

• مستندسازی وضعیت شیلنگ‌ها و برنامه‌ریزی تعویض

نتیجه‌گیری این بخش

خرابی‌ها و مشکلات رایج در شیلنگ های هیدرولیک فشار قوی می‌توانند عملکرد سیستم را مختل کرده و خطرات ایمنی جدی ایجاد کنند. شناخت علائم خرابی، دلایل فنی و محیطی، و اجرای راهکارهای پیشگیرانه، کلید حفظ سلامت و دوام این شیلنگ‌هاست. با رعایت اصول نصب، انتخاب صحیح، تست‌های دوره‌ای و آموزش نیروی انسانی، می‌توان از بروز خرابی‌های ناگهانی جلوگیری کرد و ایمنی سیستم‌های هیدرولیک را تضمین نمود.

نوآوری‌ها و فناوری‌های جدید در طراحی شیلنگ های هیدرولیک فشار قوی

با پیشرفت روزافزون فناوری در حوزه‌های مهندسی مکانیک، مواد پیشرفته و اتوماسیون صنعتی، طراحی و تولید شیلنگ های هیدرولیک فشار قوی نیز دستخوش تحولات چشمگیری شده است. این نوآوری‌ها نه‌تنها به افزایش ایمنی و دوام شیلنگ‌ها کمک کرده‌اند، بلکه امکان کنترل دقیق‌تر، نگهداری هوشمند و کاهش هزینه‌های عملیاتی را نیز فراهم ساخته‌اند. در این بخش، به بررسی مهم‌ترین فناوری‌های نوین در این حوزه می‌پردازیم.

1. شیلنگ‌های هوشمند با حسگرهای داخلی

یکی از جذاب‌ترین نوآوری‌ها در زمینه شیلنگ های هیدرولیک فشار قوی، استفاده از حسگرهای داخلی برای پایش لحظه‌ای وضعیت شیلنگ است. این حسگرها می‌توانند اطلاعاتی مانند فشار داخلی، دمای سیال، میزان ارتعاش و حتی علائم اولیه خرابی را ثبت و ارسال کنند.

ویژگی‌ها:

• پایش لحظه‌ای فشار و دما
• هشدار خودکار در صورت نشتی یا ترک‌خوردگی
• اتصال به سیستم‌های مانیتورینگ صنعتی (SCADA، PLC)
• افزایش ایمنی و کاهش خرابی‌های ناگهانی

این شیلنگ‌ها معمولاً در صنایع حساس مانند هوافضا، نفت و گاز، و خطوط تولید پیشرفته استفاده می‌شوند.

2. استفاده از مواد کامپوزیتی و نانوپوشش‌ها

تحقیقات در زمینه مواد پیشرفته منجر به تولید شیلنگ های هیدرولیک فشار قوی با وزن کمتر، مقاومت بیشتر و خواص ویژه شده است. استفاده از الیاف کربن، آرامید، و نانوپوشش‌ها باعث افزایش دوام و کاهش سایش شده است.

نمونه‌های کاربردی:

• لایه داخلی با نانوپوشش ضد خوردگی
• لایه تقویت‌کننده از الیاف آرامید با مقاومت کششی بالا
• پوشش خارجی با خاصیت خودترمیمی در برابر خراش‌های سطحی

این مواد نه‌تنها عمر مفید شیلنگ را افزایش می‌دهند، بلکه در محیط‌های سخت و خورنده عملکرد بهتری دارند.

3. طراحی مدولار و قابل تعویض

در برخی مدل‌های جدید، شیلنگ های هیدرولیک فشار قوی به‌صورت مدولار طراحی شده‌اند؛ یعنی اجزای مختلف شیلنگ (لایه داخلی، تقویت‌کننده، پوشش خارجی) به‌صورت جداگانه قابل تعویض هستند.

مزایا:

• کاهش هزینه‌های تعویض کامل شیلنگ
• امکان تعمیر سریع در محل
• سفارشی‌سازی ساختار شیلنگ بر اساس نیاز عملیاتی
• کاهش ضایعات صنعتی و افزایش پایداری زیست‌محیطی

این طراحی بیشتر در تجهیزات قابل‌حمل، ماشین‌آلات سفارشی و خطوط تولید انعطاف‌پذیر کاربرد دارد.

4. شیلنگ‌های مقاوم در برابر آتش و انفجار

با توجه به افزایش نیاز به ایمنی در صنایع پرریسک، نسل جدیدی از شیلنگ های هیدرولیک فشار قوی با مقاومت بالا در برابر آتش، انفجار و دمای شدید تولید شده‌اند. این شیلنگ‌ها دارای پوشش‌های خاصی هستند که در برابر شعله مستقیم یا دمای بالا تا ۱۰۰۰ درجه سانتی‌گراد مقاومت می‌کنند.

ویژگی‌ها:

• پوشش خارجی از مواد ضد شعله مانند سیلیکون تقویت‌شده
• لایه داخلی با مقاومت حرارتی بالا
• تأییدیه‌های ایمنی مانند MSHA، UL، CE
• کاربرد در پالایشگاه‌ها، معادن، صنایع فولاد و هوافضا

این شیلنگ‌ها در مواقع اضطراری عملکرد پایدار خود را حفظ کرده و از بروز حوادث جلوگیری می‌کنند.

5. فناوری ضد الکتریسیته ساکن و EMI

در محیط‌هایی که خطر جرقه یا تداخل الکترومغناطیسی وجود دارد، استفاده از شیلنگ‌هایی با خاصیت ضد الکتریسیته ساکن و محافظت در برابر EMI (تداخل الکترومغناطیسی) ضروری است.

ویژگی‌ها:

• تخلیه بار الکتریکی از سطح شیلنگ
• جلوگیری از جرقه در محیط‌های قابل اشتعال
• محافظت از تجهیزات الکترونیکی حساس
• کاربرد در صنایع شیمیایی، دارویی، و الکترونیک

این نوع شیلنگ های هیدرولیک فشار قوی معمولاً دارای لایه‌های رسانا یا پوشش‌های خاص هستند که بار الکتریکی را به زمین منتقل می‌کنند.

6. شیلنگ‌های شفاف با قابلیت مشاهده جریان

در برخی کاربردهای خاص، نیاز به مشاهده مستقیم جریان سیال داخل شیلنگ وجود دارد. برای این منظور، شیلنگ‌های شفاف یا نیمه‌شفاف طراحی شده‌اند که امکان بررسی وضعیت سیال، وجود حباب هوا یا آلودگی را فراهم می‌کنند.

مزایا:

• بررسی بصری سلامت سیال
• تشخیص سریع نشتی یا آلودگی
• کاربرد در آزمایشگاه‌ها، تجهیزات پزشکی و خطوط کنترل دقیق

این شیلنگ‌ها معمولاً از ترموپلاستیک‌های خاص با مقاومت شیمیایی بالا ساخته می‌شوند.

7. اتصال به اینترنت اشیاء (IoT)

با گسترش فناوری اینترنت اشیاء، برخی مدل‌های پیشرفته از شیلنگ های هیدرولیک فشار قوی قابلیت اتصال به شبکه‌های هوشمند را دارند. این شیلنگ‌ها می‌توانند اطلاعات عملکردی خود را به‌صورت بی‌سیم به سرور مرکزی یا اپلیکیشن موبایل ارسال کنند.

کاربردها:

• پایش وضعیت شیلنگ از راه دور
• هشدار خودکار در صورت خرابی یا نشتی
• تحلیل داده‌ها برای پیش‌بینی عمر مفید
• اتصال به سیستم‌های نگهداری پیشگیرانه

این فناوری در صنایع هوشمند، خطوط تولید خودکار و تجهیزات قابل‌حمل بسیار کاربردی است.

نتیجه‌گیری این بخش

نوآوری‌ها و فناوری‌های جدید در طراحی شیلنگ های هیدرولیک فشار قوی باعث تحول در ایمنی، دوام، کنترل و نگهداری این تجهیزات شده‌اند. از حسگرهای هوشمند گرفته تا مواد نانو، از طراحی مدولار تا اتصال به اینترنت اشیاء، این پیشرفت‌ها امکان بهره‌برداری دقیق‌تر و اقتصادی‌تر از سیستم‌های هیدرولیک را فراهم کرده‌اند. با شناخت و استفاده از این فناوری‌ها، می‌توان عملکرد سیستم‌های صنعتی را به سطحی بالاتر ارتقاء داد و خطرات احتمالی را به حداقل رساند.

7. Strong

شیلنگ فشار قوی برند Strong یکی از گزینه‌های قابل‌اعتماد در بازار تجهیزات هیدرولیکی است که به دلیل کیفیت ساخت مناسب، قیمت رقابتی و کاربردهای صنعتی متنوع، مورد توجه بسیاری از کاربران حرفه‌ای قرار گرفته است.

برند Strong در زمینه تولید انواع شیلنگ‌های صنعتی، به‌ویژه شیلنگ‌های فشار قوی، فعالیت دارد و محصولات خود را با تمرکز بر مقاومت مکانیکی، دوام بالا و تطابق با استانداردهای رایج عرضه می‌کند. این شیلنگ‌ها معمولاً از سه لایه اصلی تشکیل شده‌اند: لایه داخلی از لاستیک مقاوم در برابر سیالات، لایه تقویت‌کننده از سیم فولادی بافته‌شده یا مارپیچی، و پوشش خارجی مقاوم در برابر سایش، حرارت و عوامل محیطی.

شیلنگ‌های فشار قوی Strong برای انتقال سیالاتی مانند روغن هیدرولیک، آب، هوا و مواد شیمیایی تحت فشار بالا طراحی شده‌اند. این محصولات در صنایع مختلفی از جمله راه‌سازی، معدن، کشاورزی، آتش‌نشانی و ماشین‌آلات سنگین کاربرد دارند. برخی مدل‌ها توان تحمل فشار کاری تا ۴۰۰ بار را دارند و در برابر دماهای بالا و پایین نیز عملکرد قابل قبولی ارائه می‌دهند.

از ویژگی‌های برجسته این شیلنگ‌ها می‌توان به موارد زیر اشاره کرد:

• تحمل فشار بالا و مقاومت در برابر پالس‌های ناگهانی
• انعطاف‌پذیری مناسب برای نصب در فضاهای محدود
• سازگاری با انواع سیالات صنعتی
• قیمت مناسب نسبت به برندهای رده‌بالا
• قابلیت استفاده در شرایط محیطی سخت

برخی مدل‌های Strong دارای تأییدیه‌های استاندارد مانند SAE و ISO هستند که نشان‌دهنده تطابق با الزامات فنی بین‌المللی است. همچنین این برند در بازار ایران و خاورمیانه نیز حضور فعالی دارد و محصولات آن از طریق نمایندگی‌های مختلف قابل تهیه است.

در مجموع، شیلنگ فشار قوی Strong انتخابی مناسب برای پروژه‌هایی است که نیاز به محصولی مقاوم، اقتصادی و قابل‌اطمینان دارند. با رعایت اصول نصب و نگهداری، این شیلنگ‌ها می‌توانند عملکردی پایدار و ایمن در سیستم‌های هیدرولیک ارائه دهند.

پیشنهاد ما به شما در ادامه مطالعه ی ایم مقاله است : انواع شیلنگ فشار قوی | تولید کننده شیلنگ فشار قوی

انواع شیلنگ های فشار قوی

نتیجه‌گیری و توصیه‌های نهایی درباره استفاده از شیلنگ های هیدرولیک فشار قوی

پس از بررسی جامع ساختار، عملکرد، انواع، استانداردها، کاربردها، روش‌های انتخاب، نگهداری و برندهای معتبر، اکنون زمان آن رسیده که نگاه کلی‌تری به جایگاه و اهمیت شیلنگ های هیدرولیک فشار قوی در صنعت داشته باشیم. این تجهیزات حیاتی، اگرچه در ظاهر ساده‌اند، اما نقش بسیار مهمی در انتقال انرژی، ایمنی سیستم‌ها و بهره‌وری عملیاتی ایفا می‌کنند. در این بخش، به جمع‌بندی نکات کلیدی و ارائه توصیه‌های کاربردی برای استفاده بهینه از این شیلنگ‌ها می‌پردازیم.

اهمیت استراتژیک شیلنگ‌های فشار قوی در صنعت

در بسیاری از صنایع، از راه‌سازی گرفته تا هوافضا، از کشاورزی تا نفت و گاز، سیستم‌های هیدرولیک به‌عنوان ستون فقرات انتقال نیرو شناخته می‌شوند. در این سیستم‌ها، شیلنگ های هیدرولیک فشار قوی وظیفه انتقال سیال تحت فشار را بر عهده دارند و هرگونه نقص در عملکرد آن‌ها می‌تواند منجر به توقف کامل عملیات، آسیب به تجهیزات یا حتی خطرات جانی شود.

بنابراین، توجه به طراحی، انتخاب، نصب و نگهداری این شیلنگ‌ها نه‌تنها یک ضرورت فنی، بلکه یک الزام ایمنی و اقتصادی است.

خلاصه‌ای از نکات کلیدی مقاله

در بخش‌های قبلی مقاله، به نکات زیر پرداختیم:

• ساختار سه‌لایه شیلنگ‌ها شامل لایه داخلی، تقویت‌کننده و پوشش خارجی
• انواع شیلنگ‌ها: بافته‌شده، مارپیچی، ترموپلاستیکی، تفلونی و خاص
• استانداردهای بین‌المللی مانند SAE، ISO، DIN و EN
• کاربردهای گسترده در صنایع مختلف از جمله معدن، هوافضا، پزشکی و کشاورزی
• معیارهای انتخاب صحیح شامل فشار کاری، نوع سیال، دما، شعاع خم، نوع اتصال و برند
• روش‌های نصب اصولی، تست‌های دوره‌ای، علائم فرسودگی و نگهداری مناسب
• خرابی‌های رایج مانند ترک‌خوردگی، نشتی، بادکردگی و انفجار
• نوآوری‌های جدید مانند شیلنگ‌های هوشمند، نانوپوشش‌ها و اتصال به IoT
• مقایسه برندهای معتبر جهانی از نظر کیفیت، قیمت و خدمات

این مجموعه اطلاعات، دید جامعی از عملکرد و مدیریت شیلنگ های هیدرولیک فشار قوی در اختیار مهندسان، تکنسین‌ها و مدیران صنعتی قرار می‌دهد.

توصیه‌های نهایی برای استفاده بهینه

برای بهره‌برداری ایمن و مؤثر از شیلنگ های هیدرولیک فشار قوی، رعایت توصیه‌های زیر ضروری است:

1. همواره از شیلنگ‌های استاندارد استفاده کنید. شیلنگ‌هایی که دارای کدهای SAE، ISO یا DIN هستند، از نظر کیفیت و ایمنی قابل اعتمادترند.
2. شیلنگ را بر اساس فشار کاری واقعی سیستم انتخاب کنید. حاشیه ایمنی مناسب را در نظر بگیرید و از شیلنگ‌هایی با فشار انفجاری بالا استفاده کنید.
3. نوع سیال را در انتخاب جنس لایه داخلی لحاظ کنید. برای سیالات خورنده یا خاص، از شیلنگ‌های تفلونی یا ترموپلاستیکی استفاده کنید.
4. نصب شیلنگ را با رعایت شعاع خم، زاویه اتصال و تثبیت مکانیکی انجام دهید. از تماس با سطوح زبر یا لبه‌های تیز اجتناب کنید.
5. تست‌های دوره‌ای فشار، نشت و خم شدن را انجام دهید. این تست‌ها باید مستند و منظم باشند.
6. علائم فرسودگی را جدی بگیرید. ترک‌خوردگی، نشتی، تغییر رنگ یا کاهش انعطاف‌پذیری نشانه‌هایی از نیاز به تعویض هستند.
7. از برندهای معتبر با خدمات پس از فروش استفاده کنید. برندهایی مانند Gates، Parker، Eaton، Manuli و Ryco گزینه‌های قابل اعتمادی هستند.
8. در صورت امکان از شیلنگ‌های هوشمند یا با نانوپوشش استفاده کنید. این فناوری‌ها عمر مفید و ایمنی را افزایش می‌دهند.
9. مستندسازی وضعیت شیلنگ‌ها را فراموش نکنید. ثبت تاریخ نصب، تست‌ها و تعویض‌ها به مدیریت بهتر کمک می‌کند.

10. آموزش نیروی انسانی را در اولویت قرار دهید. نصب نادرست یا انتخاب اشتباه می‌تواند منجر به خسارات جدی شود.

آینده شیلنگ های هیدرولیک فشار قوی

با پیشرفت فناوری، آینده شیلنگ های هیدرولیک فشار قوی به سمت هوشمندسازی، سبک‌سازی، افزایش مقاومت و اتصال به شبکه‌های صنعتی پیش می‌رود. استفاده از حسگرهای داخلی، مواد خودترمیم‌شونده، طراحی مدولار و اتصال به اینترنت اشیاء، همگی در حال تبدیل شدن به استانداردهای جدید این صنعت هستند.

در این مسیر، مهندسان و طراحان باید با فناوری‌های نوین آشنا باشند و در طراحی سیستم‌های جدید، از این امکانات بهره ببرند.

نتیجه‌گیری نهایی

شیلنگ های هیدرولیک فشار قوی اگرچه در ظاهر یک قطعه ساده هستند، اما در واقع یکی از حساس‌ترین و حیاتی‌ترین اجزای سیستم‌های صنعتی محسوب می‌شوند. با انتخاب صحیح، نصب اصولی، نگهداری منظم و استفاده از فناوری‌های نوین، می‌توان عملکرد ایمن، پایدار و اقتصادی این شیلنگ‌ها را تضمین کرد. این مقاله تلاش کرد تا با نگاهی جامع، علمی و کاربردی، مسیر استفاده بهینه از این تجهیزات را برای مخاطبان خود هموار سازد.
